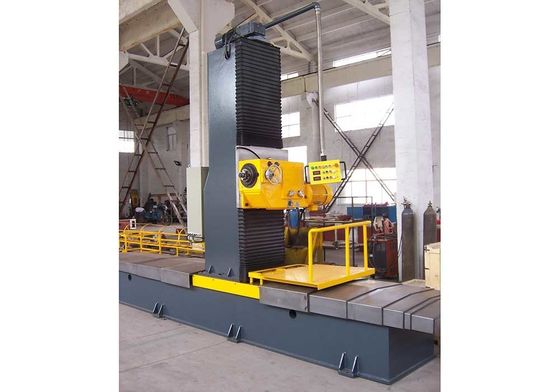

Kotak H Struktur balok Mesin penggilingan ujung yang terdiri dari stasiun penggilingan mengangkat kolom

Parameter teknis:

Kekuatan motor pabrik: P=7,5KW HD750

Kecepatan penggilingan horizontal: 100-800mm/min VFD dengan inverter

Slide horizontal kecepatan kosong: 1200mm/menit

Kecepatan vertikal kepala penggiling: 100-800mm/min VFD dengan inverter

Kekuatan motor pemasangan horisontal: 1.5Kw

Kekuatan motor vertikal: 2.2Kw

Kecepatan spindle kepala penggilingan: 75-420rpm, dalam enam langkah, disesuaikan dengan roda tangan luar. (Catatan: ini adalah model yang diperbarui untuk menghindari membuka gearbox dan mengubah gigi di dalam untuk mengubah kecepatan)

Jangkauan kepala penggiling: 0-45dgr

Ukuran kursi mesin penggiling: Φ125-250mm

Jarak spindel penggilingan: L=100mm

Diameter spindel penggilingan: Φ128,57mm

Lubang kerucut kepala penggilingan: NT50

Suhu lingkungan: 10oC ~ 40 oC

Kelembaban relatif:Max. rata-rata kelembaban relatif bulanan adalah 90%

Daya listrik:Fluctuasi tegangan (di bawah frekuensi nominal) ≤±10%

Fluktuasi frekuensi (di bawah tegangan nominal) ≤±2%

Kinerja:

Mesin terdiri dari kepala penggiling, kolom, tubuh mesin, sistem makan mekanis, sistem kontrol, unit pelindung rel, pisau penggiling, dll.

Baik rel horisontal dan vertikal adalah jenis yang tepat, dengan kapasitas beban yang besar, celah yang kecil dan akurasi yang baik;

Kepala penggilingan dapat bergerak di sepanjang spindle sebagai 100mm stroke;

Mesin ini dilengkapi dengan pedant operasi, mudah untuk operasi dan selaras bilah;

Rel vertikal dilindungi dari debu dan serpihan karena penutup pelindung yang dirancang;

Untuk unit pelindung rel horizontal, itu adalah gaya cascading, dengan keuntungan segel yang baik, tidak ada disipasi dan umur panjang.melalui mana kondisi pelumasan dan kebersihan rel dapat dilihat;

Tubuh mesin dan kolom adalah struktur pengelasan, dan secara integral dipanaskan setelah pengelasan untuk menawarkan stabil, non-deformasi dan presesi yang baik;

Kepala penggiling diproduksi oleh produsen profesional, menampilkan struktur yang wajar, kinerja yang dapat diandalkan, kisaran kecepatan yang luas, kekakuan yang baik, kebisingan rendah, efisiensi tinggi dan pengoperasian yang mudah.Rpm kepala penggiling dapat diatur secara manual berdasarkan diameter kursi pisau penggiling;

Kepala penggiling dapat diputar secara integral dalam kisaran 0 ~ 45o di slide vertikal, untuk kemudahan beveling.

Ada pompa pelumasan manual pada slide horizontal, menawarkan pelumasan yang baik untuk rel;

Tempat tidur pisau penggilingan mesin adalah tipe standar, yang tersedia di pasar.

Rentang pasokan:

Kolom termasuk: kepala penggilingan (7,5kW), geser vertikal, tubuh kolom, mekanisme transmisi angkat, penutup pelindung;

Slide horizontal termasuk: meja kerja, tubuh mesin, sistem transmisi pakan, penutup pelindung;

Sistem kontrol termasuk: papan kontrol, pedant operasi, inverter AC

Alat untuk pemasangan pisau penggiling termasuk: batang tarik, mandrill, 160 standar kursi pisau penggiling, alat pemasangan, dll.

Manual operasi (termasuk gambar fondasi, diagram listrik, diagram hidrolik)

Pengguna membuat bagian:

a. fondasi (penjual memberikan gambar).

b. baut bumi (L) dan baut ekspansi.
