Cantilever H Beam Welding Machine Sistem kontrol listrik

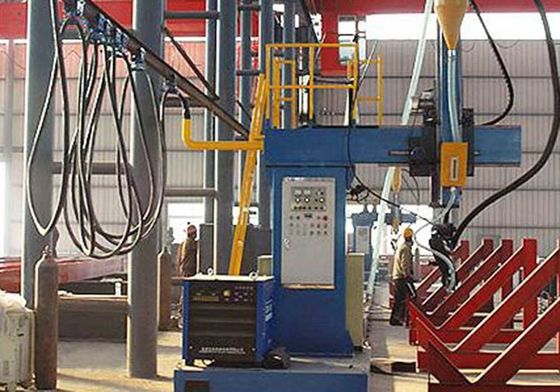

Mesin ini terdiri dari gerobak, kolom, boom, pengelasan lengan & alat kereta, mesin pengelasan obor pelacakan perangkat, sistem perawatan fluks, sirkuit gas dan sistem kontrol listrik.

Mesin ini terdiri dari gerobak, kolom, boom, pengelasan lengan & alat kereta, mesin pengelasan obor pelacakan perangkat, sistem perawatan fluks, sirkuit gas dan sistem kontrol listrik.

Kereta, kolom dan boom adalah kerangka mesin.alat pelacakan mekanis senapan las digunakan untuk mendukung kepala las dan menyesuaikan lokasi ujung lasAda beberapa kelompok roda pengendara kosong pada gerbong alat untuk mengikat erat dengan rel panduan untuk perjalanan atas & bawah dan kiri & kanan.Dua kelompok perangkat pendorong akan digunakan untuk mendorong perjalanan lengan las di bagian atas, arah bawah, kiri dan kanan.

Perangkat pelacakan obor las mekanis dipasang di bagian bawah lengan las dan perangkat pemasangan kawat kepala las dipasang di bagian atas,yang dapat memastikan ujung pengelasan diarahkan ke jahitan pengelasan, tetapi disimpan dengan celah tertentu. sepasang roda panduan akan dekat dengan dua sisi jahitan las dari benda kerja. ketika jahitan las ditekuk ke kiri dan ke kananmelalui reaksi elastis dari pegas, geser silang di sisi atas roda pengemudi akan diatur ke kiri atau kanan. Ketika jahitan las ditekuk ke arah atas dan bawah, melalui reaksi elastis silinder,slide silang akan diatur ke arah atas dan bawah yang didorong oleh roda pengemudiSelain itu, perangkat penyesuaian manual kiri-kanan untuk obor las dilengkapi.

Sistem pengolahan fluks terdiri dari ember fluks dan mesin pemulihan fluks.Mesin pemulihan fluks diatur pada gerobakFluks akan mengalir ke jahitan pengelasan untuk dilas dari ember fluks melalui katup dan kemudian pekerjaan pengelasan akan dilakukan dengan ujung pengelasan.Pipa pemulihan fluks di sisi belakang ujung pengelasan akan mengumpulkan fluks yang tersisa ke barel, yang akan kembali ke ember fluks melalui katup setelah disaring oleh layar.Debu akan disedot ke dalam mesin pemulihan fluks dan blok besar fluks akan tetap di barel pemulihan.

Sistem kontrol listrik terdiri dari kotak kontrol listrik dan panel operasi.penyesuaian parameter pengelasan mesin pengelasan dan saklar mesin pemulihan fluks akan dikendalikan dan dijalankan.
