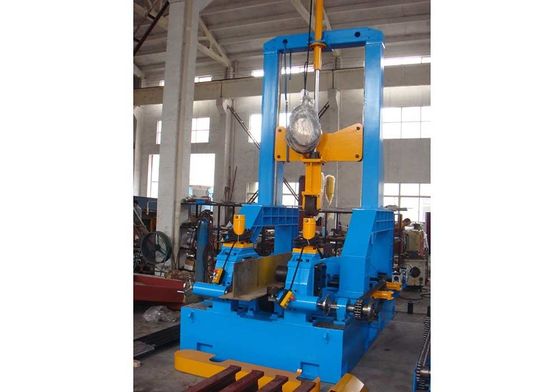

PHJ Integrated H Beam Welding Machine Arc Welding dan Straightening

Model: PHJ-15

- Ketebalan flange T:6-25mm

- Lebar flange B:200-800mm

- Ketebalan web A:4-40mm

- Ketinggian jaring H:200-1500mm

- Panjang balok L:4000-15000mm

- Metode pengelasan: SAW datar (kawat tunggal)

- Tinggi filet maksimum: 8mm

- Input conveyor: total 12m, tiga bagian, salah satunya adalah pengemudi

- Output conveyor: total 12m, dua di antaranya tinggi

- Motor utama: 7.5kW

- Kecepatan kerja: 0,2-2m/menit

- Motor konveyor: 0,75kWx2

- Kekuatan pengelasan: Lincoln PP-1000

- fluks daur ulang: ZH-100 ((3kWx2)

- Motor sistem hidrolik: 5.5kW

- Tekanan kerja nominal: 6-8Mpa

- Tekanan sistem maksimum: 10Mpa

Bagian perakitan:

Ada empat set perlengkapan pusat dan lokasi, bekerja secara sinkronisasi, disesuaikan dengan roda tangan, berpusat dengan sekrup timbal dan disekat dengan silinder hidrolik.

Ada tangan pusat awal di ujung konveyor masukan. Ketika flange dan web diangkat ke dalam badan utama, ia pusat pelat terutama, dan mendukung web dari miring.

Ada satu set perlengkapan sentering manual untuk flange di ujung conveyor output, untuk menstabilkan pusat dengan menyesuaikannya.

Ada blok penyelarasan di sisi input, untuk menyelaraskan web dan flange.

- Bagian pengelasan:

Satu set obor pengelasan di kedua sisi untuk pengelasan balok I pada filet datar pada saat yang sama.

Tenaga pengelasan adalah CHENGDU HUAYUAN MZ-1000 dengan pemasangan kawat otomatis.

Dua set sistem daur ulang fluks otomatis. fluks adalah feed untuk jahitan secara otomatis, dan ada suck mulut setelah obor untuk daur ulang fluks untuk digunakan berulang.

Kecepatan pengelasan bervariasi oleh inverter.

- Bagian meluruskan:

H balok akan mengalami deformasi setelah pengelasan.

Gulung atas dapat memberikan tekanan yang tepat melalui silinder hidrolik sesuai dengan ketebalan flange dan deformasi.

Semua gulungan terbuat dari logam paduan yang berkualitas dan diobati panas untuk menghindari cacat, untuk memastikan stabilitas dan umur panjang.

Kecepatan meluruskan sama dengan kecepatan perakitan, didorong oleh satu motor dan gearbox, dikendalikan oleh inverter.

Ada konveyor hidraulik yang ditinggikan, yang dapat ditinggikan sesuai dengan deformasi, untuk mendukung balok menyelesaikan perakitan, pengelasan dan pelurusan.

Proses ini dikendalikan oleh MITSUBISHI PLC. Motor yang didorong dikendalikan oleh inverter AC. Ada filter halus untuk sistem hidrolik yang dapat memberikan umur panjang pada katup elektromagnetik.

Bagian pelurus bekerja untuk mengurangi deformasi saat pengelasan pada bagian lintas.
